Решение для защиты серверных шкафов – устройство активного пожаротушения OneU

Антон Оника

Каждый из нас имеет право на надежную защиту жизни, имущества, информации, бизнеса. Ни для кого не секрет, что ежегодно пожары приводят к ущербу, который измеряется миллиардами евро, а страховые компании зачастую не способны возместить даже материальные потери клиентов, не говоря о восстановлении имиджа и упущенной выгоде. Зачастую уходят годы, а порой и десятки лет, чтобы восстановить славное имя компании.

«Тот, кто владеет информацией, владеет миром». Эта знаменитая цитата Ротшильдов в наш век бурного развития информационных технологий со временем становится только актуальнее. Но тот, кто владеет конфиденциальной, уникальной и важной информацией, несет ответственность и за ее сохранность. Поэтому выбор банка или страховой компании должен быть осознанным. А выбор системы безопасности – решением, не допускающим компромиссов.

На территории Российской Федерации основным нормативным документом по пожарной безопасности помещений с ЭВМ, к которым относятся серверные и центры обработки данных,является СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования». Свод правил 5.13130.2009 обязует устанавливать систему автоматического пожаротушения для:
•  Связных процессоров (серверных), архивов магнитных и бумажных носителей, графопостроителей, печати информации на бумажных носителях (принтерных) при площади помещений 24 м2 и более.
•  Электронно-вычислительных машин (ЭВМ), работающих в системах управления сложными технологическими процессами, нарушение которых влияет на безопасность людей – независимо от площади.

К системам пожаротушения и огнетушащим веществам для помещений с электронным оборудованием предъявляются особо жесткие требования, такие как:
•  Безопасность для защищаемого оборудования
•  Отсутствие электрической проводимости
•  Компактность
•  Минимальное время обнаружения возгорания
•  Быстрое тушение
•  Безопасность для обслуживающего персонала
•  Простота технического обслуживания
•  Минимальное время простоя защищаемого оборудования
•  Безопасность для окружающей среды

Ведущие мировые производители отлично справились с этими задачами. И в настоящее время в серверных и центрах обработки данных наибольшее распространение получили автоматические установки газового пожаротушения (АУГПТ).

Слабым звеном в достаточно сложной системе автоматического газового пожаротушения является раннее обнаружение пожара. Ни для кого не секрет, что многие заказчики и проектно-монтажные организации пренебрегают аспирационной системой и зачастую устанавливают дымовые пожарные извещатели. Как результат – увеличивается время обнаружения возгорания, а соответственно, и ущерб от пожара.

Кроме этого, используя в помещении установку газового пожаротушения, становится затруднительным и зачастую неэффективным тушение изолированныхобъемов, таких как серверные, коммутационные, электрические шкафы. В случае пожара, дорогостоящее оборудование сгорает, а бесценная информация становится утерянной.

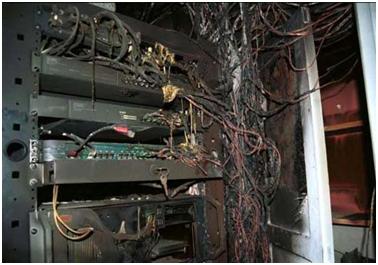

Фото 1 . Сгоревшая серверная стойка с ИТ оборудованием

Перед инженерами встала задача разработки компактного устройства, способного в автоматическом режиме решать задачи по обнаружению и ликвидации возгорания в небольшом ограниченном пространстве за минимально возможное время.

Высококвалифицированные специалисты компании MINIMAX, ведущего мировогопроизводителя оборудования для систем пожаротушения с более чем столетним опытом работы, предложили уникальное решение для защиты серверных шкафов – устройство активного пожаротушения OneU.

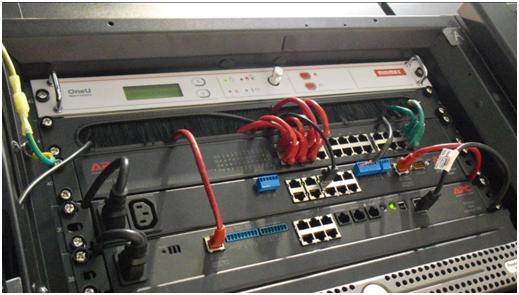

Фото 2 . Система OneU (установлена сверху) надежно защищает телекоммуникационные шкафы

Система OneU предназначена для защиты закрытых серверных шкафов объемом до 3 м3. На данный момент — это самая компактная и эффективная система газового пожаротушения для защиты серверных стоек.

Следует особо выделить, что OneU – это система активного газового пожаротушения. Она включает в себя контейнер с газовым огнетушащим веществом 3MTM NovecTM 1230, аспирационную систему обнаружения пожара, набор средств автоматики и даже аварийный источник питания.

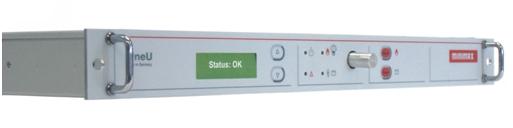

Фото 3 . Система OneU занимает всего 1U в серверном шкафу

OneU получило свое название в честь своего главного достоинства – компактных размеров: ширина 426 мм (?19'') ; длина 620 мм ; высота 1 HU (heightunit), 44 мм.

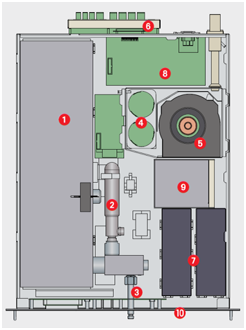

Посмотрим, что скрывает корпус этого устройства.


1 – Контейнер с ОТВ 3MTM NovecTM 1230
2 – Пусковой малолитражный газовый баллон с устройством электрического пуска)
3 – Насадок
4 – Оптико-электронный дымовой извещатель пожарный
5 – Вентилятор аспирационной системы
6 – Тыльная панель для подключения питания и других соединений (в т.ч."сухих контактов")
7 – Аккумуляторные батареи
8 – Плата управления
9 – Блок питания
10 — Лицевая панель с жидкокристаллическим дисплеем и элементами управления

Все компоненты, необходимые для обнаружения и тушения пожара в автоматическом режиме, скрыты в корпусе высотой в 1 Unit.

Поскольку устройство разрабатывалось для нужд IT-компаний, были учтены и требования по простоте монтажа и эксплуатации. Это единственное устройство автоматического пожаротушения, для монтажа и обслуживания которого не требуется привлечения сторонних специалистов. Все эти работы могут быть выполнены собственными силами IT-компании. Не требуется и проведение проектных работ, а затраты на систему пожаротушения становятся прогнозируемыми и зависят только от количества стоек, а не от объема помещения.

Для оптимизации материальных затрат клиента, компания MINIMAX предлагает 3 типа устройства OneU: •  OneU short •  OneU ED NG – Устройство газового пожаротушения (не имеет встроенной аспирационной системы); •  OneU DD – Аспирационный извещатель (не имеет встроенного модуля пожаротушения);

При помощи сети трубопроводов, 5 устройств (1 OneU short + 4 OneU ED NG) могут быть объединены в единую систему. Таким образом, OneU short является устройством, служащим для обнаружения пожара в 5 стойках и тушения пожара в 1 стойке. 4 устройства OneU ED NG предназначены для тушения 4 стоек.

Следует отметить и то, что устройства OneU могут взаимодействовать с прибором пожарным контрольным и управления и, как следствие, могут быть интегрированы в общую систему газового пожаротушения помещения для еще более надежной защиты оборудования.
